Установку системы внешнего армирования из композитных материалов следует выполнять при температуре окружающей среды в диапазоне от 5°С до 35°С при температуре бетона основания выше 5°С и выше температуры точки росы на 3°С .
Минимально допустимый фактический класс бетона по прочности на сжатие существующей конструкции, усиливаемой или восстанавливаемой внешним армированием из композитных материалов, должен составлять не менее: - В15 – при усилении изгибаемых конструкций; - В10 – при усилении сжатых конструкций.

Устройство внешнего армирования допускается на прочную, ровную и сухую поверхность.
В случае необходимости – предварительно выполнить ремонт геометрии бетона тиксотропными смесями.
Трещины с раскрытием более 0,2 мм следует заинъектировать низковязким составом на основе эпоксидных смол -WallWrap INJ 600, провести антикоррозионную защиту оголенных участков арматуры.
Основание усиливаемой конструкции должно соответствовать требованиям по плоскостности (неровность поверхности не должна превышать 5 мм на базе 2 м или 1 мм на базе 0,3 м); не иметь дефектов и загрязнений.
В случае несоответствия поверхности основания требованиям по плоскостности, участки поверхности следует выровнять с применением эпоксидного рем. Состава - WallWrap Fr.
Мелкие дефекты (сколы, раковины, углубления до 5 мм) следует устранить так же рем. составом - WallWrap Fr.

Важно правильное приготовление связующих составов WallWrap Resin 235, WallWrap Resin 535. Для достижения необходимого стеклования композитного материала, а так же адгезии к бетонной поверхности.

Если проектом предусмотрено огнезащитное мероприятие композитного материала включающего в себя углеродные ленты WallWrap Tape и составы WallWrap Resin.
Необходимо так-же передерживаться правилам производства работ с огнезащитным составом WallGraf ОКМ-1.
Часть из них:
Перед нанесением огнезащитного материала для повышения адгезии состава WallGraf ОКМ-1 к поверхности армирующего композитного материала, рекомендуется, по ещё не отвержденному запечатывающему слою нанести слой кварцевого песка.
Состав WallGraf ОКМ-1 наносится послойно. Максимальная толщина одного нанесенного слоя при использовании метода безвоздушного распыления составляет не более 0,8 мм «мокрого» слоя. Время межслойной сушки при температуре +20°С должно составлять не менее 2 часов.

Усиление железобетонных конструкций углеволокном — это передовая технология, которая призвана увеличить прочность и долговечность конструктивных элементов зданий.

Углеволокно, используемое в этом методе, представляет собой легкий, но чрезвычайно прочный материал, состоящий из тонких волокон углерода. Эти волокна обладают уникальными механическими свойствами, включая высокую устойчивость к растяжению, что делает их идеальным выбором для укрепления структур.

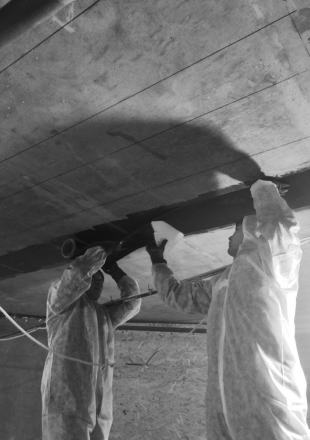

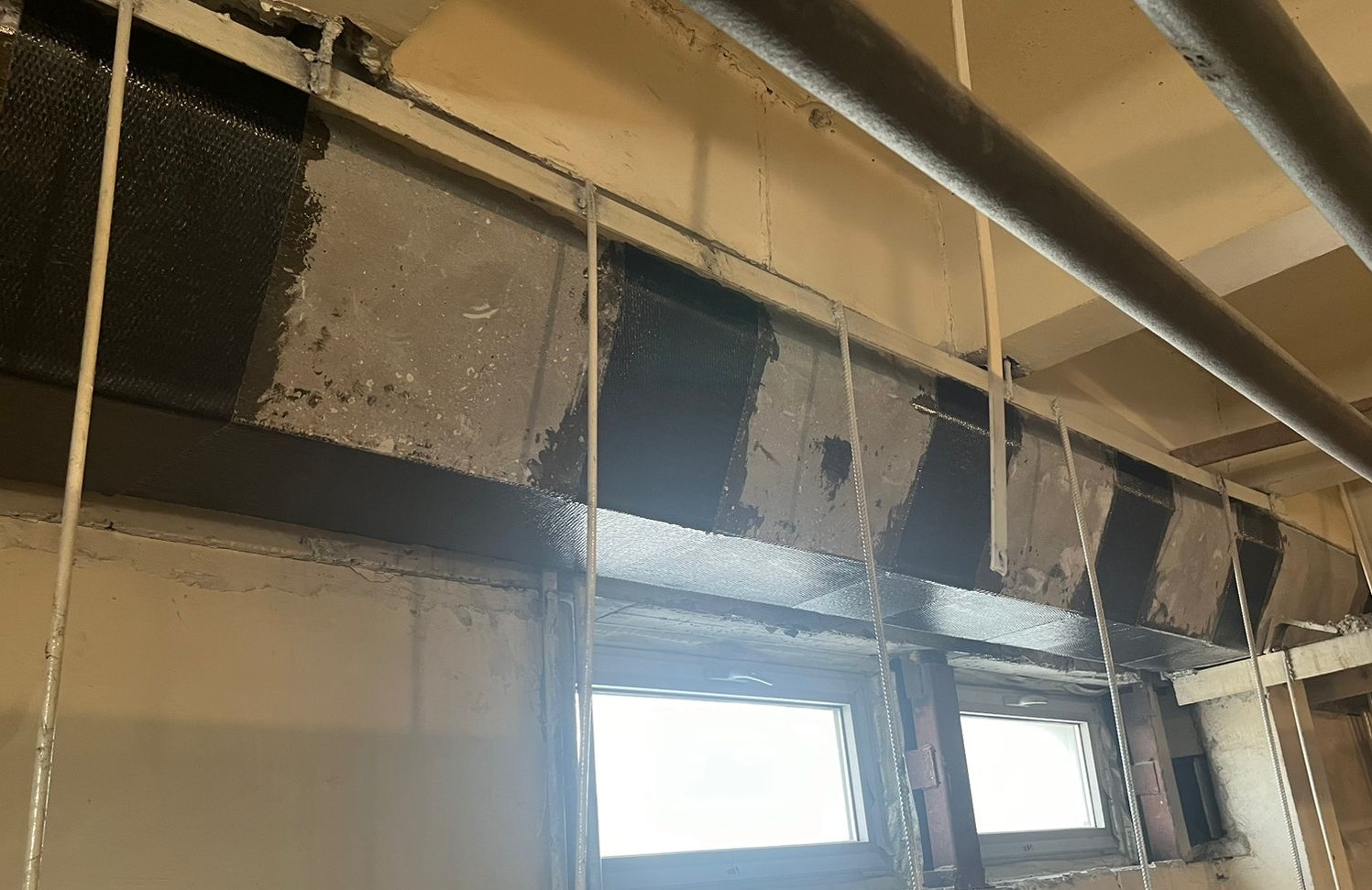

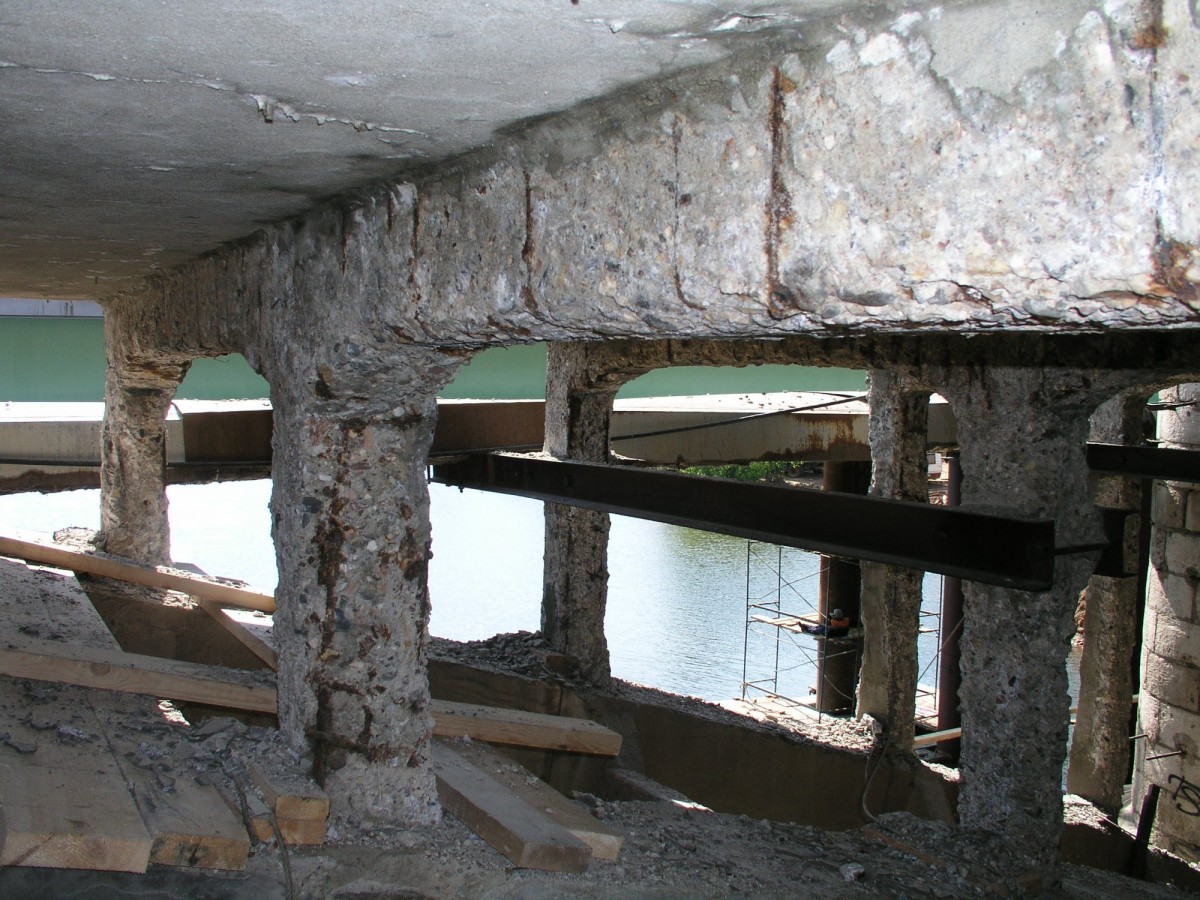

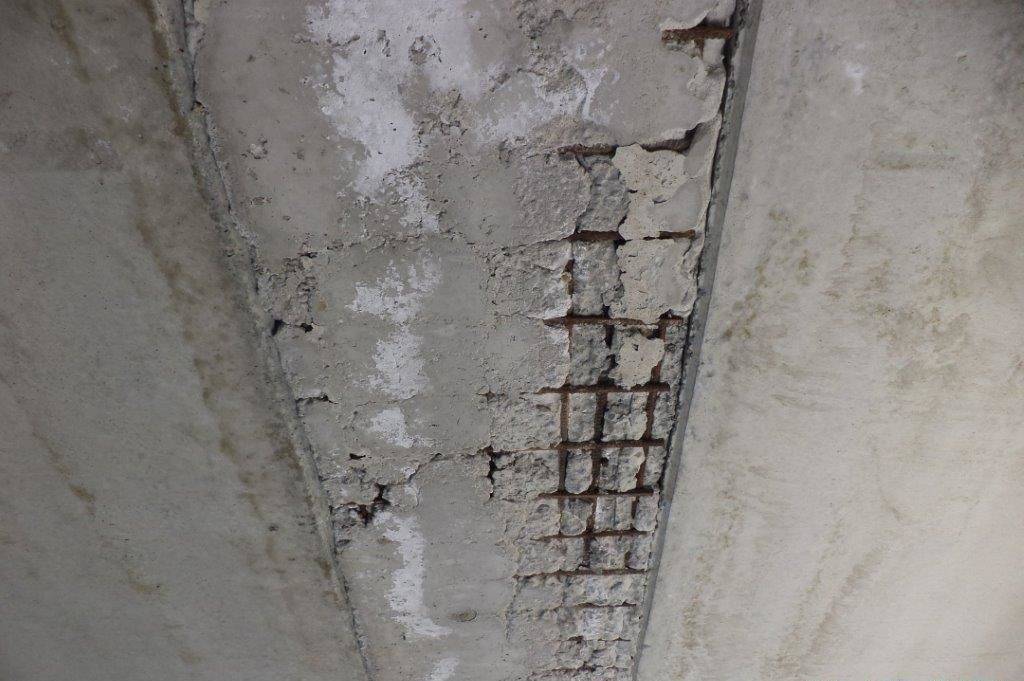

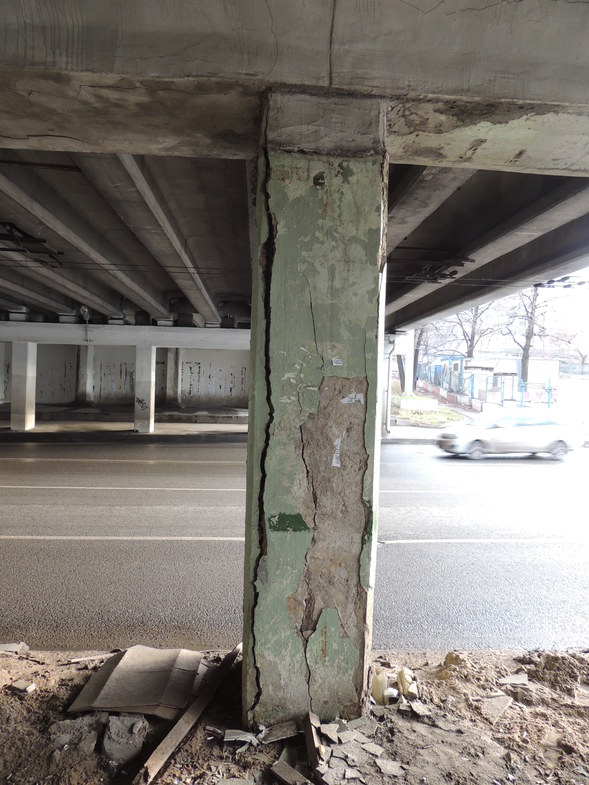

Процесс усиления жб конструкций углеволокном предполагает нанесение углеродных лент, сеток или ламелей на поврежденные или устаревшие элементы конструкций. Применение углеволокна происходит через следующие этапы:

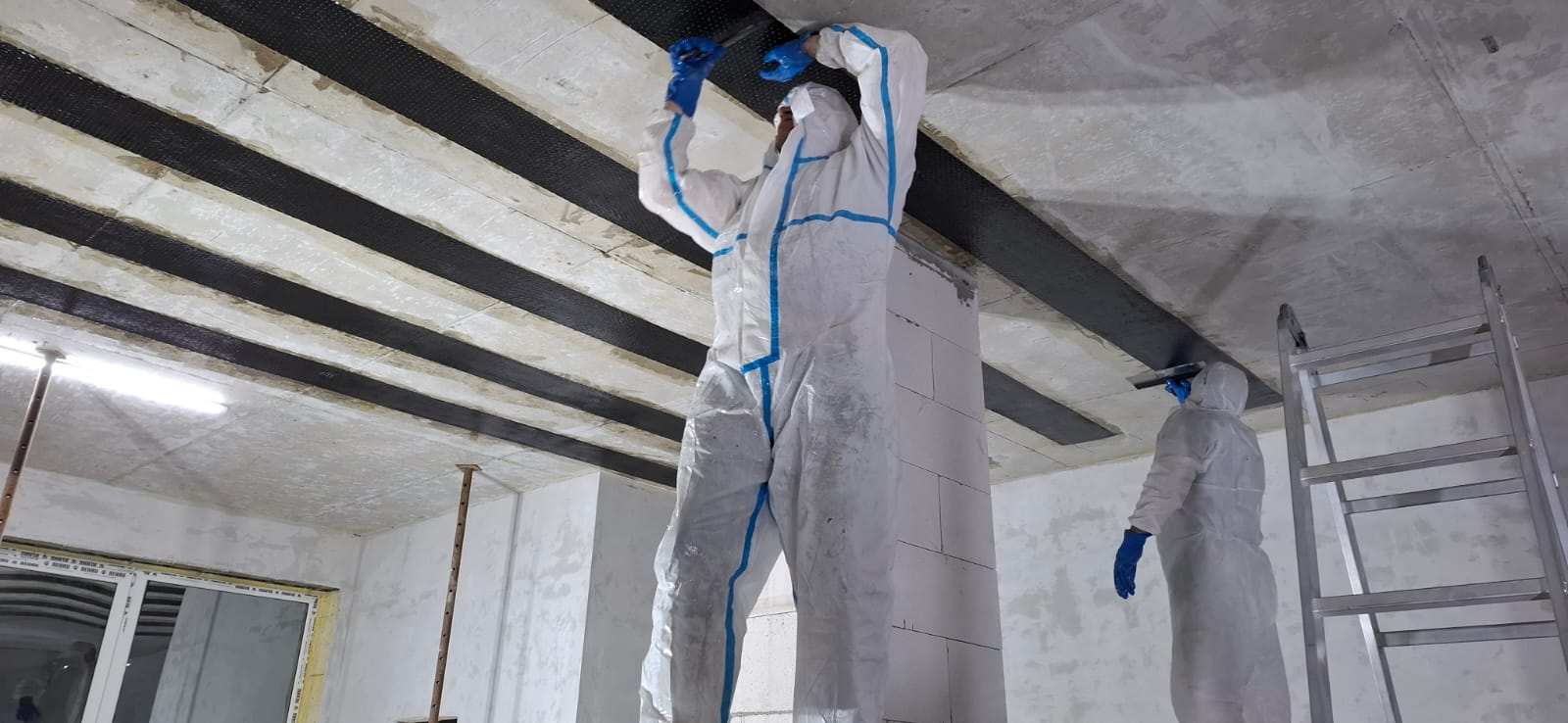

Подготовка поверхности, включая очистку и грунтовку; Нанесение эпоксидной смолы для обеспечения адгезии; Раскладка углеродных лент с последующим их закреплением.

Технология усиления углеволокном обеспечивает множество преимуществ для строительных конструкций, включая:

Значительное увеличение несущей способности и изгибной жесткости; Улучшение сейсмической устойчивости зданий; Быстрый и относительно простой процесс монтажа; Возможность усиления без демонтажа существующих конструкций.

Наши преимущества

Мы предлагает услуги по усилению железобетонных конструкций композитными материалами, выделяясь на рынке благодаря следующим факторам:

Использование сертифицированных и высококачественных углеродных материалов; Обширный опыт в области усиления композитными материалами, подтвержденный многочисленными успешными проектами; Конкурентоспособная цена усиления конструкций зданий и высокая эффективность вложений благодаря долговечности и надежности результатов; Комплексный подход к каждому проекту, включая предварительную диагностику, проектирование решения и его реализацию.
